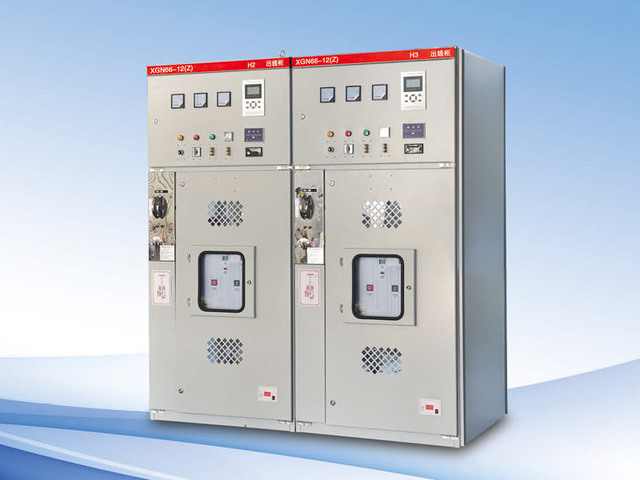

环网柜的原理_什么是环网柜
发布时间:2019-10-15浏览次数:274

环网是指环网配电网,即供电干线形成一个闭环,电源向环网供电,然后从干线通过高电压开关。 这样做的好处是每个配电支路都可以从它的左主线和右主线取电。 左主线故障时,继续从右主线接电,右主线故障时,继续从左主线接电。 这样,即使主电源为单路电源,但从各配电支路获得类似双电源的好处,从而提高供电的可靠性。


所谓“环网柜”是指每个配电支路都装有一个开关柜(出线开关柜),该开关柜的母线也是环形干线的一部分。 换言之,环形干线由每个出线柜的母线组成。 每个出线柜称为“环网柜”。 其实如果单独拿出一个环网柜,是看不出“环网”的意思的。


这些环网柜额定电流并不大,所以环网柜的高压开关一般不采用结构复杂的断路器,而是采用简单的带有高压熔断器的高压负荷开关。 结构体。 换句话说,环网柜中的高压开关一般是负载开关。 环网柜负荷开关用于操作正常电流,熔断器用于切断短路电流。 两者的组合取代了断路器。 当然,这只能限于一定的容量。


这种开关柜也可以用在无环网结构的配电系统中,所以随着这种开关柜的广泛应用,“环网柜”跳出环网配电的范围,一般指高以负荷开关为主开关的电压开关柜。

高压配电柜KYN28A-12(Z) (GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。本产品符合标准GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV及以上交流全属封闭开关设备和控制设备》。




一、概述及用途:

KYN28A-12型户内金属铠装式开关柜是中置式组装结构,系我公司吸收消化德国西门子、瑞士ABB技术加以国产化的高新技术产品,该产品设计起点高、技术含量高、可靠性高。适用与3.6~12KV三相交流50HZ电网,作为接受和分配电能之用。并具有对电路实行控制、监测和保护的功能。



二、使用环境:

周围空气温度:  +40℃~ -15℃

相 对 湿 度:   日平均不大于95%   月平均不大于90%

海 拔 高 度:   不超过1000m, 凡海拔超过1000m的地方,按JB/Z102-72“高压电器使用于高海拔地区的技术要求”规定处理。

地 震 烈 度:   不超过8度

使 用 场 合:   无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合



三、开关柜主要技术参数:

项目

单位

参数

额定电压

KV

12

额定电流

A

630~3150

额定频率

HZ

50

额定热稳定电流 (4S)

KA

16、20、25、31.5、40、50

额定动稳定电流(峰值)

KA

40、50、63、80、100、125

额定短路开断电流

KA

16、20、25、31.5、40、50

额定短路关合电流(峰值)

KA

40、50、63、80、100、125

额定绝缘水平

1min工频耐压(相间对地/断口)

KV

42/48

雷电冲击耐压(相间对地/断口)

KV

75/85

防护等级

外壳为IP4X,隔室间、断路器室打开为IP2X

外形尺寸:mm(宽*深*高)2mmmmMMMmmmmmmmmmm

800(650、1000)*1500(1660)*2300

重量(Kg)

约800
